开关电源HD22010-3资料

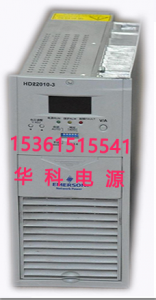

整流模块HD22020-3各名称及功能

1．LED显示屏
显示模块的电压、电流或告警信息。由显示切换按钮进行输出电压和电流的显示切换。显示3位数字，电压显示精度为±0.3V。至于充电模块的电流显示精度，HD22010-3为±0.2A；HD22020-3和HD11020-3为±0.4A；HD11040-3为±0.8A。
出现模块告警时，LED显示屏闪烁显示故障代码。
2．指示灯
开关电源HD22010-3模块面板上有3个指示灯，分别指示输入电源状态（绿色）、模块保护（黄色）和故障状态（红色）。正常运行时绿色灯亮、有故障发生时红色灯亮、模块处于保护工作状态时黄色灯亮。
3．显示切换按钮
显示切换按钮用于切换LED显示屏的显示内容。如果LED正显示输出电压，按一下该按钮则显示输出电流，再按一下该按钮则又显示电压。
4．手动调压按钮
HD22010-3面板上嵌入的两个按键用来调整模块在手动状态下的输出电压。只有在手动方式下（通过模块面板上拨码开关的第一位设置），该按钮才起作用。
5．拨码开关
拨码开关用于选择充电模块的控制方式和通信地址。
6．拉手盖板
HD22010-3模块拉手隐藏在盖板后面。将盖板向下平移，就会露出模块拉手。
7．风扇罩及防尘网
HD22020-3风扇罩用于防止外部物件被风扇吸入充电模块中造成模块损坏。防尘网用于过滤灰尘以延长模块寿命。
