K4B20A充电模块面板操作说明

一、K4B20A充电模块前面板:

1.K4B20A充电模块的故障及工作指示灯,当K4B20A正常工作的时候工作灯亮，K4B20A出现故障的时候故障灯亮；

2.K4B20A充电模块的液晶显示，可以显示K4B20A模块的工作电压，电流，运行参数等。

3.K4B20A充电模块的操作按键，通过这几个按键，可以对K4B20A模块进行电压电流调节，地址设置，电压电流校准等操作；

4.K4B20A充电模块的把手，需要更换K4B20A或是将固定的K4B20A模块拔出来的时候可以用把手可方便操作；

5.K4B20A充电模块的通风孔，K4B20A通过通风孔散热，以防止模块过温。

二、K4B20A充电模块的后面板

5.K4B20A充电模块的散热器，给模块散热用，防止模块温度过高，影响器件运行；

6.K4B20A充电模块的输入及输出插座，热插拔插座，可以在K4B20A运行的情况下直接进行更换操作；

7.K4B20A充电模块的固定孔，当K4B20A安装好后，为孩子模块接触不好等，可以用配备的螺钉通过固定孔进行固定。

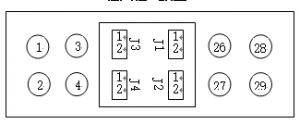

三、K4B20A充电模块的输入输出插座

a: 1、2、3脚为K4B20A充电模块的交流输入A、B、C三相

b: 27、28脚分别为K4B20A充电模块的直流输出正、负

c: J1、J2为K4B20A充电模块的均流线接口

d:J3、J4为K4B20A的通讯接口
