CHR-22010充电模块的基本原理及功能说明

CHR-22010充电模块的基本原理及功能说明：

CHR-22010充电模块模块采用三相三线制或三相四线制交流平衡输入，无中线电流损耗，并可以彻底消除因中线零点漂移引起相电压过高的隐患。

CHR-22010充电模块交流电源输入后，首先经防雷处理和EMI滤波。该电路可以有效吸收雷击残压和电网尖峰，保证CHR-22010充电模块后级电路的安全。输入交流电经工频整流滤波后转为高压直流电，CHR-22010充电模块采用先进的高频软开关全桥变换电路，将交流侧的直流电转为高频交流通过主变压器传输，经高频整流滤波后，成为稳定受控的直流电输出。

CHR-22010充电模块控制部分负责变换电路驱动信号的产生及控制，以保证CHR-22010充电模块输出的稳定，同时对交、直流侧的电压、电流进行检测，对异常情况（比如输入过压、欠压，输出过压、欠压）实时进行保护。多个CHR-22010充电模块并联工作时提供均流控制。

CHR-22010充电模块内置CPU控制单元将模块内的工作状态、参数上传，同时接受控制器的控制，设置模块运行状态，对蓄电池进行恒流充电。CHR-22010充电模块上方的拨码开关位置确定模块地址。

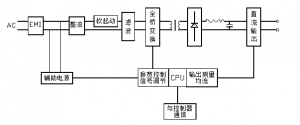

原理框图如下：

CHR22010，负载电流≥2.2A风机起转。CHR-22002、CHR-11004、CHR-22005、CHR-11010、CHR-22020以上型号的整流模块如需要维修都可以联系华科电源。
