充电模块K4B20A的显示说明

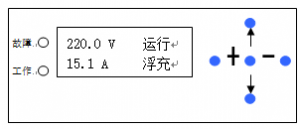

1、基本信息显示页：显示K4B20A充电模块的输出电压、电流、开/关机状态、均充、浮充状态。

2.、菜单及主要操作页按K4B20A的设置键进入菜单，移动光标，可以选择所需要操作的项目。

3、K4B20A模块地址的设置，K4B20A充电模块的地址必须是不重复的流水号，供电母线的定义，可以选择一段，二段或者是控母。

4、K4B20A浮充电压跟均充电压设置，只有在没有跟主监控通讯的情况下设置才有效。

5、K4B20A合母限流点设置跟合母过压值设置，如果有跟主监控通讯 ，则以主监控上的设置点为准。

6、充电模块K4B20A控母输出电压及控母限流点设置，如果有跟主监控通讯 ，则以主监控上的设置点为准。

7、K4B20A保存设置参数。

8、K4B20A测量校准：校准K4B20A模块电压、电流显示与K4B20A模块实际输出一致。

9、K4B20A控制校准：通过“+”、“—”键来调整K4B20A模块的实际输出与控制显示的电压一致。

10、K4B20A故障显示信息：K4B20A整流模块的故障显示信息包括过温保护、过压保护、交流保护、过流保护、过压报警、欠压报警。
