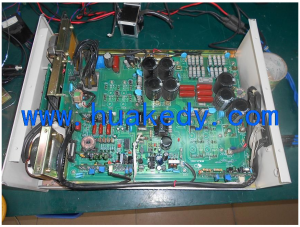

使用说明
1 前面板
前面板布置有推拉模块的隐形拉手、指示灯、模块独立的输出电压调节口、输出电流调节口。
1.1 指示灯
绿灯：工作指示。逆变桥工作时此灯亮，否则不亮。
黄灯：告警指示。当输入过欠压、输出过欠压、过热时，此灯亮。
注：当输入过欠压、输出过压、过热时，模块无输出；输出欠压时，模块有输出。
红灯：故障指示。当输入电压正常、输出无过压、模块无过热，而逆变桥不工作，则红灯亮，表示机器有故障。
注意：模块开机时有2~5秒红灯与黄灯亮，非故障。
1.2 电流整定（I-ADJ）
在无监控集中控制时，可调节单个模块的电流整定电位器，设置模块输出电流最大限流点。可在0.2Imax～Imax范围连续可调。逆时针调小，顺时针调大。注：模块出厂时电流已调到最大。
1.3 电压整定（U-ADJ）
在无监控集中控制时，可调节单模块的电压整定电位器，模块输出电压值185V～280V连续可调。逆时针调小，顺时针调大。注：模块出厂时电压已调到243V或122V。
2 后面板
2.1
标准后面板布置有可带电插拔的插座。模块的三相交流输入、直流输出、并机线、故障报警以及自动均流信号线等一并插拔十分方便。为了便于用户接线，随机配套还提供了接线板。每个接线板上除已焊好配套的插头外还装有两个定义完全一致的CD15针插座，见图3下方。连接控制线时用随机配套的联机线，一插即可。
当客户有特殊需求时，也可选择使用带航空插座的后板（不包括MC22030型）。用航空插座的标准后面板见图4。其中交流输入接3Pin插座无相序要求，接4Pin插座1、2脚并联为直流输出正极，3、4脚并联为直流输出负极。连机控制线采用CD15针插座，定义和上述一致。
