PM5K馈电监控单元维修

PM5K馈电监控单元维修

1、PM5K馈电监控单元功能说明：

PM5K馈电监控单元可提供10路OF开关状态检测；

PM5K馈电监控单元提供10路SD故障报警检测；

PM5K馈电监控单元提供10路支路漏电流检测测量精度为0.5% ；

PM5K馈电监控单元通过RS485，把检测的信息传给主监控，作为主监控管理电源系统和处理故障告警的依据 ；

PM5K馈电监控单元开关量检测输入采用常开接点输入或光偶OC输入提供5个地址拨码，最大能够监控到320路馈电支路状态。

2、PM5K馈电监控单元的技术参数：

PM5K馈电监控单元供电电压在 80VDC- 320VDC之间；

输入、输出、大地间是隔离的，通讯口为隔离485通讯；

PM5K馈电监控单元可检测10路OF开关状态；

PM5K馈电监控单元可检测10路SD开关故障；

PM5K馈电监控单元可检测10路支路漏电流绝缘检测。

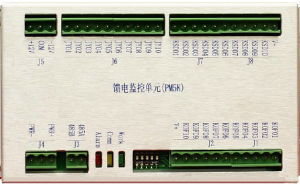

3、PM5K馈电监控单元的接口说明：

1. J1为开关量输入，1、1路开关状态，2、2路开关状态，3、3路开关状态，4、4路开关状态，5、5路开关状态；

2.  J2为开关量输入，1、6路开关状态，2、7路开关状态，3、8路开关状态，4、9路开关状态，5、10路开关状态；6、开关 电路12+供电；

3. LED指示灯，Work:.工作指示灯 (闪烁工作正常)；Comm:通讯指示灯(闪烁通讯正常)Alarm:故障指示灯(灯亮有故障)；

4. J3为RS485通讯接口，其实中1、RS485A,2、RS485B；

5. J4为馈电监控单元PM5K的供电电源，1、电源正，2、空，3、电源负输入电压(80VDC~320VDC )；

6. J5为传感器供电电源：1、+12V, 2、公共端，3、-12V；

7. J6为漏电流输入信号采集端子，1、1路漏电流 ；2、2路漏电流； 3、3路漏电流；4、4路漏电流；5、5路漏电流；6、6路漏电流；7、7路漏电流 ；8、8路漏电流；9、9路漏电流；10、10 路漏电流；

8. J7开关量输入：1、1路开关故障；2、2路开关故障；3、3路开关故障；4、4路开关故障；5、5路开关故障；

9. J8开关量输入；1、6路开关故障；2、7路开关故障；3、8路开关故障4、9路开关故障；5、10 路开关故障；6、开关量输入 信号12+供电；

10. SW为馈电监控单元PM5K的单元设置。
