通讯电源监控PM5T维修

一、通讯电源监控PM5T的功能说明：

通讯电源监控PM5T可检测2路通讯电源电压，测量精度为0.5%；

PM5T通讯电源监控可检测2路通讯电源电流，测量精度为0. 5%；

PM5T通讯电源监控可检测2 路输入开关状态，2路直流防雷检测；

PM5T通讯电源监控提供10路开关状态OF检测；

通讯电源监控PM5T提供10路开关报警SD检测；

通过RS485把通讯电源监控PM5T检测的信息传给主监控，作为主监控管理电源系统和处理故障告警的依据。开 关量检测输入采用常开接点输入或光耦0C输入。

二、通讯电源监控PM5T的技术参数：

PM5T通讯电源监控单元的供电电压在 80VDC- -320VDC之间；

输入、输出、大地间相互隔离，可承受2KV耐压；

PM5T通讯电源监控通讯口为隔离485通讯；

PM5T通讯电源监控可检测两路电压；

PM5T通讯电源监控可检测两路电流；

PM5T通讯电源监控还可检测输入开关状态2路，直流防雷状态检测2路；

开关状态检测10 路，开光故障检测10 路。

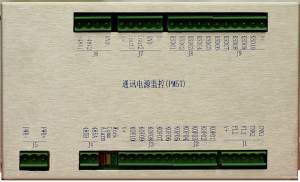

三、通讯电源监控PM5T的接口说明：

1.J1为通讯电源监控PM5T的开关量输入，1、一段输入开关故障，2、二段输入开关故障，3、--段防雷故障输入，4、二段防雷故障输入，5、开关故障公共端+12V。

2. J2为通讯电源监控PM5T的开关量OF状态输入,1、1路开关状态输入，2、2路开关状态输入，3、3路开关状态输入，4、4路开关状态输入，5、5路开关状态输入。

3. J3为通讯电源监控PM5T的开关量OF状态输入,1、6路开关状态输入，2、7路开关状态输入，3、8路开关状态输入，4、9路开关状态输入，5、10 路开关状态输入，6、开关电路12+供电。

4. 通讯电源监控PM5T的LED指示灯,Work为工作指示灯 ，指示灯闪烁时表示PM5T通讯电源监控工作正常;Comn为通讯指示灯，按要求灯闪烁表示通讯电源监控PM5T通讯正常;Alarm为故障指示灯，指标灯亮表示通讯电源监控PM5T有故障。

5. J4为通讯电源监控PM5TRS485通讯接口，1、RS485A,2、RS485B。

6. J5为通讯电源监控PM5T的供电电源，1、电源正， 2、空,3、电源负，工作电压为80VDC~ 320VDC之间。

7. J6为通讯电源监控PM5T的通讯电源电压输入：1、通讯电压一-段输入2、 通讯电压二段输入，3、空，4、测量信号地。

8. J7为通讯电源监控PM5T的通讯电源电流输入：1、+12V 电压，2、通讯电流一段输入，3、通讯电流二段输入4、 测量信号地，5、-12V电压。

9. J8为通讯电源监控PM5T的开关量SD告警输入：1、1路开关量告警输入 2、2路开关量告警输入 ，3、3路开关量告警输入 ，4、4路开关量告警输入 ，5、5路开关量告警输入 。

10. J9为通讯电源监控PM5T的开关量SD告警输入：1、6路开关量告警输入，2、7路开关量告警输入，3、8路开关量告警输入，4、9路开关。
