开关量监控单元PM3K接口说明

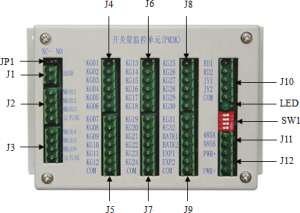

开关量监控单元PM3K接口说明：

JP1是PM3K的跳线选择，可以选择PM3K的系统故障输出接口J1是常开/常闭。

J1是系统总故障输出，系统有任意故障的时候PM3K的J1都会输出。

J2故障分类输出，故障分类输出1-3路，用户可通过主监控定义故障输出类别，也可以不定义。

J3是PM3K的故障分类输出或者硅链控制，只有在不作为硅链控制才能做为故障分类输出4-6路。

PM3K的J4是开关量输入，1-6为开关01-06输入点，接点为常开空接点；

PM3K的J5是开关量输入，1-6为开关07-12输入点，接点为常开空接点，7是开关输入公共端；

PM3K的J6是开关量输入，1-6为开关13-18输入点，接点为常开空接点；

PM3K的J7是开关量输入，1-6为开关19-24输入接点，为常开空接点；7是开关输入公共端；

PM3K的J8是开关量输入，1-6是开关25-30输入，接点为常开空接点；

PM3K的J9是开关量输入，1-2是开关31-32输入接点为常开空接点；3-4是电池开关1-2输入，接点为常开空接点；5-6是外接设备1-2输入，接点为常开空接点；7是开关输入公共端；

PM3K的J10是开关量输入1-2是熔断器1-2输入接点为常开空接点；3-4是绝缘监测1-2输入接点为常开空接点；5：开关输入公共端；

PM3K的LED指示灯是工作指示灯，指示灯闪烁表示工作正常；

PM3K的J11是 是PM3K的RS485接口，1是RS485A ， 2是RS485B。

PM3K的J12是PM3K的工作电源，1是电源正，2是空脚，3是电源负，工作电压为90V－320V直流电压。

开关量监控单元PM3K的SW1设置：

1    2

ON   ON – 无合母开关输入

OFF  ON – 29-32为合母输入1 – 4

ON  OFF – 25-32为合母输入1 – 8

OFF OFF – 21-32为合母输入1 – 12

3    4

ON   ON – 1#开关量监控单元

OFF  ON – 2#开关量监控单元

ON  OFF – 3#开关量监控单元

OFF  OFF– 4#开关量监控单元
