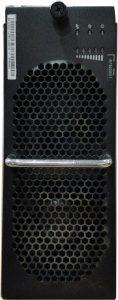

R75020G1充电模块安装与维护

R75020G1充电模块安装与维护
一、R75020G1充电模块安装
A、R75020G1充电模块支持平装、侧装、竖装(面板在下方) ,
侧装和竖装时，结构件设计要避免干涉。安装方式
可根据实际情况选择，建议优先选择平装，安装步
骤如下:
1.缓慢的将模块推入插槽内。
2.拧紧面板左侧螺钉。
3.安装完成后请封堵机柜的走线孔。

B、R75020G1充电模块安装完成后的检查
R75020G1充电模块安装完成后，上电检查充电模块输出电压是否在正常范围内(300V DC~750V DC)，指示灯绿
灯常亮，表示R75020G1充电模块已正常运行。

C、R75020G1充电模块的运输，
R75020G1充电模块运输时应有牢固的包装箱。箱外面应符合相关
国标的规定且应有“小心轻放”、“防潮” 等标志。
R75020G1充电模块运输中应避免雨、雪的直接淋袭和机械撞击。

D、R75020G1充电模块的储存
R75020G1充电模块未使用时应存放在包装箱内，在-10°C~+40°C和相对湿度不大于80%的干燥、通风、无腐蚀性气体影响的库房内。

二、R75020G1充电模块维护
R75020G1充电模块的免费维护等级为B级，MTTR≤1小时。R75020G1充电模块具有热插拔功能，现场维修方式为模块更换。机柜的防尘网要定期清扫，以免入风口积尘，导致R75020G1充电模块内部温度过高。
R75020G1充电模块运行过程中，如果出现红灯亮、黄灯亮或闪烁，请参考表1充电模块指示灯说明进行判断，
也可联系华科电源维修。
