直流屏维护及检修

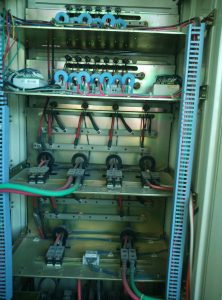

直流屏系统特点

直流屏采用高频开关电源技术、模块化设计、N+1热备份。
整流模块电压输入范围宽,电网适应性强。
充电模块可带电插拔,维护方便快捷。
有可靠的防雷及电气绝缘防护措施,确保系统和人身安全。
采用大屏幕触摸屏,点阵液晶显示,CCFL背光,实现全汉化实时显示及操作。
可通过点击触摸屏进行系统参数查询、设置,人机界面友好,操作简单方便。
监控系统可自动完成对电池电压、充放电电流及温度补偿的精确管理,确保电池工作在最佳状态,确保电池使用寿命。
采用以微处理器为核心的集散式监控系统,模块化设计,实施对电源系统全方位的监测、控制及电源系统的“四遥” ,实现无人值守。
实时监测蓄电池端电压、充放电电流,精确控制蓄电池的均充和浮充,具有电池过欠压告警、电池过温告警及过充保护等功能。
系统具有对蓄电池温度补偿的管理功能。

直流屏系统工作原理

两路市电经过交流切换输入一路交流,给各个充电模块供电。充电模块将输入三相交流电转换为直流电,给蓄电池充电,同时给合闸母线负载供电,另外合闸母线通过降压装置给控制母线供电。
系统中的各监控单元受主监控的管理和控制,通过通讯线将各监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息,用户也可触摸显示屏查询信息及操作,系统信息还可以接入到远程监控系统。
系统除交流监控、直流监控、开关量监控等基础单元外,还可以配置绝缘监测、电池巡检等功能单元,用来对直流系统进行全面监控。
